RSF Elektronik敞开式直线光栅尺

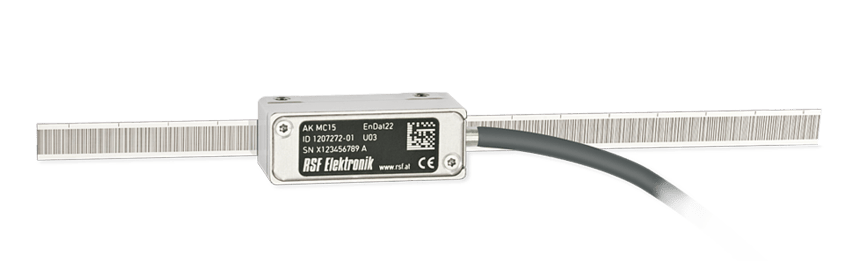

MC 15系列
信号传输接口：EnDat 2.2 (也可以根据客户需求定制)
位置计数不再需要运行通过参考点
运行可靠性高
运行速度快
外型尺寸小
无机械回程误差
无摩擦力
无磨损
最大测量长度：钢带尺 3020 mm
MS 15系列
小型
测量单元：2微米至0.1微米的
扫描信号的质量的，在3色LED直接指示
易于安装;没有测试仪或示波器
大型的安装公差易于安装
高度敏感的污染，从大规模的单场扫描
输出信号：TTL，1 Vpp的正弦波
信号老化和温度稳定
高允许速度：10米/秒
参考点（在一个增量重复的双向运动）
位置由用户选择
内置细分：最高200倍
最大测量长度：达20000毫米，
两个独立的开关信号（光学），个别特殊功能
MS 2x系列
标准外壳
系统分辨率： 2 µm - 0.1 µm
读数头通过3色LED信号灯直接显示信号质量（MS 25，MS 26）
安装简单，不需要其它测试盒
安装容易，允许的安装公差大
抗污染能力强，因为使用大面积单场扫描原理
输出信号：TTL，正弦1 Vpp
信号对时效和温度变化不敏感
运动速度快
参考点（双方向运动精度高和重复精度高）
读数头内有细分电路：最大细分倍数100（正交前）
最大测量长度： 20 000 mm
可选：两个独立开关信号（光学）分别用于不同功能
可选：自定义参考点位置
可选：一个特殊功能开关信号
MS 45系列
平面型
系统分辨率： 10 µm - 0.5 µm
读数头的3色LED信号灯直接显示信号质量
安装简单，不需要其它测试盒
安装容易，允许的安装公差大
抗污染能力强，因为使用大面积单场扫描原理
输出信号：TTL，正弦1 Vpp
信号对时效和温度变化不敏感
运动速度快： 15 m/s
参考点（双方向运动精度高和重复精度高）
读数头内有细分电路：最大细分倍数100（正交前）
最大测量长度： 30 000 mm

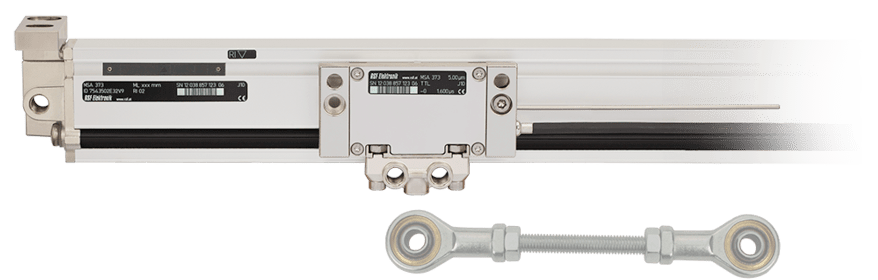

RSF Elektronik封闭式直线光栅尺
MSA 7xx系列
系统分辨率： 0.02-5.0 µm
小截面
光栅尺单元：玻璃，玻璃陶瓷
栅距： 8, 10, 20 µm
标准型为固定连接电缆
确定的温度特性
MSA 8xx系列
系统分辨率： 0.02-5.0 µm
小截面
光栅尺单元：玻璃，玻璃陶瓷
栅距： 8, 10, 20 µm
标准型为可分离连接电缆
（可逐渐加长到9 m，如需其他长度，可提供）确定的温度特性
MSA 170
系统分辨率： 0.1-5.0 µm
极小截面
光栅尺单元：玻璃
栅距： 20 µm
MSA 37x系列
系统分辨率： 5.0-10.0 µm
大截面
自导向版
光栅尺单元：玻璃
MSA 65x系列
系统分辨率： 5.0-10.0 µm
小截面
机床改造
光栅尺单元：玻璃
栅距： 20, 40 µm
MSA 35x
机床改造
组装非常简单
坚固外壳
多种机械版本
系统分辨率： 0.5-10.0 µm
大截面
光栅尺单元：玻璃
栅距： 20, 40 µm
