光栅尺为什么要加装过滤器，怎么装最合理

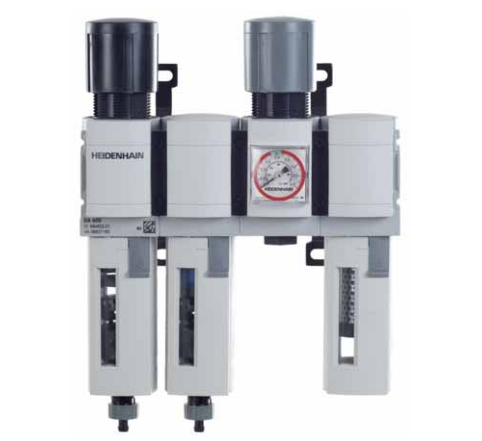

下图是海德汉压缩空气过滤器

海德汉的封闭式直线光栅尺和角度编码器用密封空气后能提高防护等级。更好地避免污染。作为密封空气的压缩空气在直接接入光栅尺或编码器壳内前必须用二级过滤器过滤，使压缩空气至少满足DIN/ISO 8573-1（2010年版）标准的以下纯净度要求：

• 固体杂质： 1级

  颗粒大小 颗粒物数量/m³

  0.1 µm至0.5 µm ≤ 20000

  0.5 µm至1.0 µm ≤ 400

  1.0 µm至5.0 µm ≤ 10

• 最大压力结露点： 4级 （3 °C时的压力结露点）

• 总含油量： 1级 （最大含油量：0.01 mg/m³）

为向光栅尺或编码器提供高质量密封空气，每一个直线光栅尺需空气流量7至10 L/min或每一个角度编码器需1至4 L/min。 空气流量最好用海德汉带节流阀的连接件 （参见辅件）调节。输入压力约为1·105 Pa （1 bar），节流阀用于确保所需空气流量。 DA 400 海德汉的DA 400压缩空气过滤器用于净化压缩空气。特别为接入光栅尺或编码器中的压缩空气而设计。 DA 400使用特殊过滤器，使过滤后的空气质量在小气流时也能保持稳定。对气源压力的突然变化非常不敏感，例如机床中其他使用压缩空气设备的开启或关闭时。

DA 400由三级过滤器组成（一级滤芯，二级滤芯和活性炭滤芯）和一个带压力表的调压器。压力表和压力开关（属于辅件） 有效监测密封空气情况。 接入DA 400的压缩空气必须符合ISO 8573-1 （2010年版）标准的以下纯净等级要求：

 • 固体杂质： 5级

  颗粒大小 颗粒物数量/m³

  0.1 µm至0.5 µm 未定义

  0.5 µm至1.0 µm 未定义

  1.0 µm至5.0 µm ≤ 100000

• 最大压力结露点： 6级 （10 °C时的压力结露点）

 • 总含油量： 4级 （最大含油量：5 mg/m³）

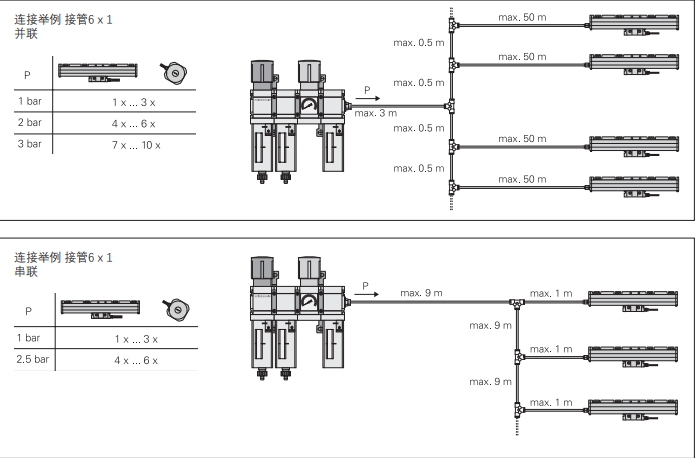

连接示例图

一般情况下，在遵守海德汉样本中安装说明的要求时光栅尺防护等级为IP53；如果接入DA 400的密封空气为IP64。然而，从空压机输出的压缩空气并非处于洁净状态，若直接使其与光栅尺接触，有可能对光栅尺造成损害，所以，需要经由专门的过滤器进行处理。该过滤器的出气口用于与光栅尺相连接，对于接入光栅尺的气源，其压力值需严格控制在1bar（等同于 0.1 兆帕）。

在实际应用过程中，有客户反馈在安装了光栅尺气体过滤器后，光栅尺依然会有内部污染的情况。此类状况主要问题是进入光栅尺内部的压缩空气洁净度极低，原因就在于未及时更换滤芯。

过滤器的滤芯属于消耗性部件，应该定期更换。根据压缩空气的洁净程度，通常建议每6个月更换一次滤芯。若未能及时更换滤芯，随着设备使用时长增加，压缩空气中的杂质会逐渐积聚导致滤芯堵塞，这将使得气体过滤效果大幅下降。

此时，流经过滤器的气体中便会含有油雾等脏污物质，这些脏脏污物质进入光栅尺内部后，轻则污染光栅尺内部玻璃刻度板，重则吹入读数头导致读数头线路板损坏。玻璃刻度板可以清洁处理，但是读数头线路板损坏后是不可逆的，读数头直接报废。

此外，光栅尺在标准配置下，其两端和读数头均具备通入压缩空气的功能。但从实际的使用和维护角度综合考量，一般更为建议将压缩空气通入尺身。一方面，在光栅尺运行时，读数头通常会随之运动，若将气管连接至读数头并使其长时间伴随运动，不仅气管容易出现损坏的情况，还会给操作和维护工作带来诸多不便。另一方面，倘若滤芯出现问题而未能及时察觉，导致压缩空气处于脏污状态，当脏污状态的空气吹入光栅尺内部，可以进行清洗处理；但如果直接吹入读数头内部，损坏线路板，读数头就会报废了。

因此，将压缩空气通入尺身上，并确保压力值为 1bar，如此一来，能够保证光栅尺内部形成一个正压环境，从而使光栅尺达到 IP64 的防护等级，显著提升其整体的防护性能，确保其在工业测量工作中稳定可靠地运行。
