西门子828D和840D数控系统在高端机床应用较多，此类机床通常需要配置光栅尺提高定位精度，此篇文章主要指导机床制造商选择合适的光栅尺。
西门子828D\840D数控系统如何选配海德汉HEIDENHAIN光栅尺

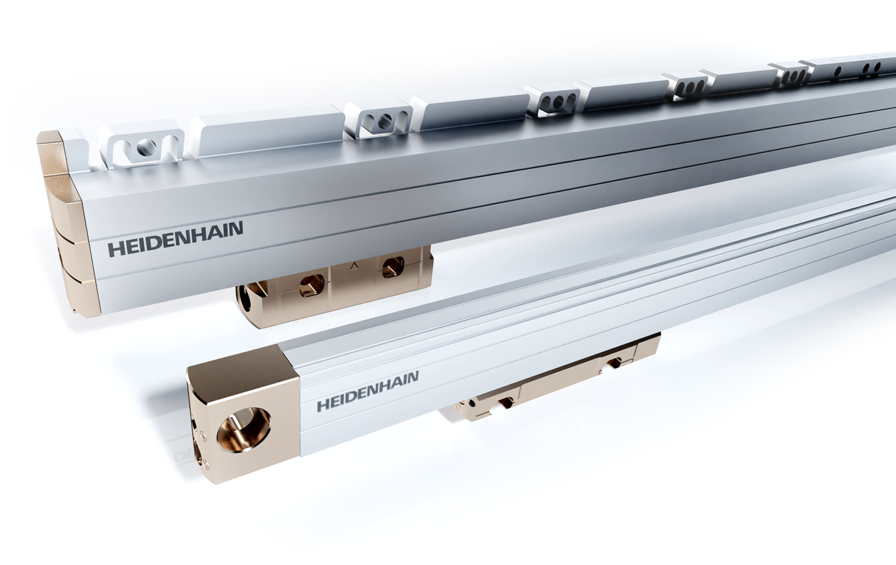

海德汉公司的封闭式直线光栅尺能有效防尘、防切屑和防飞溅的切削液，是用于机床的理想选择。
封闭式直线光栅尺配铝外壳，有效保护栅尺、读数头和导轨，避免切屑、粉尘和溅水的影响。弹性密封条在下方保护尺壳。读数头在小摩擦力的导轨上沿栅尺运动。读数头与安装座间的连接器补偿测量基准与机床滑座间的误差。
通常情况下以绝对式直线光栅尺为首选，断电记忆，无需回零，极大提高了数控机床加工效率。

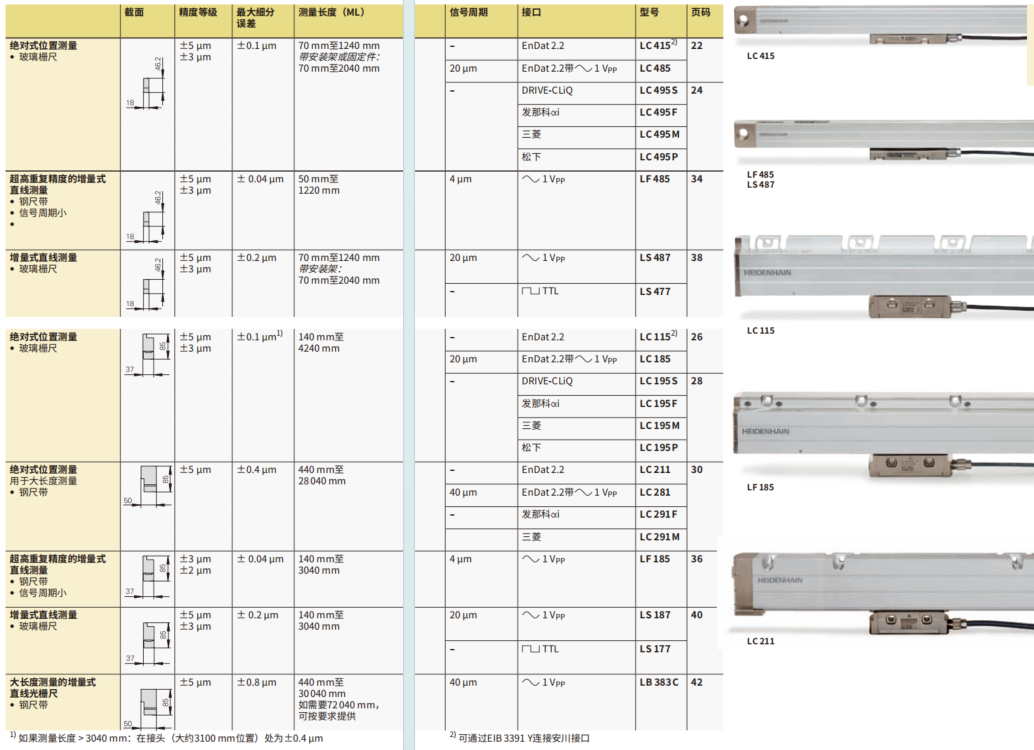

对于装配有西门子828D和840D数控系统的机床，光栅尺的选择有以下几种：
LC 100系列标准外壳绝对式光栅尺——LC 185/115/195S
LC 400系列紧凑式外壳绝对式光栅尺——LC 485/415/495S
LC 200系列绝对式大测量长度光栅尺——LC 281/211
LC 382系列增量式大测量长度光栅尺——LB 382
LS 100系列标准外壳增量式光栅尺——LS 177/187
LS 400系列紧凑式外壳增量式光栅尺——LS 487/477
除安装空间较为紧凑的情况下，我们建议机床制造商选择标准外壳光栅尺。
对于西门子数控系统配套的光栅尺，LC 195S和LC 495S系列光栅尺是最优选择，DRIVE-CLiQ接口，无需做额外的信号转换，可直接接入西门子驱动。但是以上两种光栅尺在新机床的装配量并不是很多，对于急于装配或者更换备件的客户来讲四五个月的交货时间是一个极大的痛点。这种情况下我们建议客户用LC 185/115/485/415系列光栅尺，Endat接口，在西门子驱动模块加装SMC信号转换模块将信号转为DRIVE-CLiQ即可完成。
对于一些较大行程的测量，超过3240mm以上，我们推荐使用LC 200和LB 382系列多段式尺壳拼接的钢带光栅尺，最大测量长度可达72米。
夕资工业拥有以上光栅尺各测量长度的全新产品库存，也可为广大机床制造商和机床用户提供替换方案，大量现货和专业技术双保险，值得信赖。
