727222-57 ERN 1381 2048 62S14-70 K 0.00 .. 65B.. 40 09 .. .. RA ~1.05Vpp 05 01
| Part number ID | 727222-57 |
| Description | ERN 1381 Incremental rotary encoder with integral bearing for mounting by stator coupling Line count: 2048 Output signal: ~1.05Vpp Power supply: 5 V (+-5 %) Coupling version: without coupling Shaft: Tapered shaft 1:10, functional diameter 9.25 mm, back-off thread M10 and M6 Degree of protection: IP 40 (EN 60529) Operating temperature: -40/+120 °C Electrical connection: Plug connector, straight, double-row, 14-pin, with locking mechanism and walls Pin configuration: D319274 Connecting direction: Cable outlet for axial and radial use Included part: Mounting kit with spacer plates and central screw |
零件编号ID 727222-57
说明ERN 1381
带内置轴承的增量式旋转编码器，用于通过定子联轴器安装
线数：2048
输出信号：〜1.05Vpp
电源：5 V（+ -5％）
联轴器版本：无联轴器
轴：锥度轴1:10，
功能直径9.25毫米，后退螺纹M10和M6
防护等级：IP 40（EN 60529）
工作温度：-40 / + 120°C
电气连接：直式，双排，14针插头连接器，带锁定装置
针脚配置：D319274
连接方向：轴向和径向使用的电缆出口
包括的部分：带有隔板和中心螺钉的安装套件

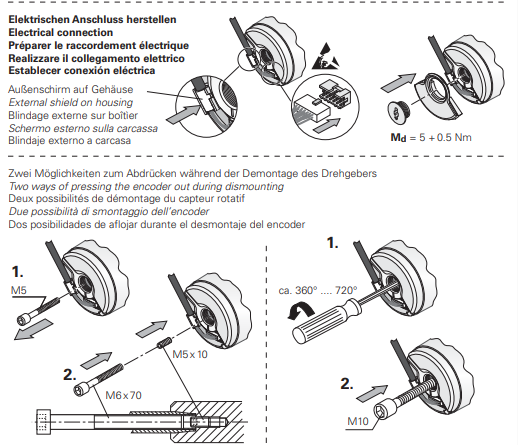

727222-57 安装示意图：
