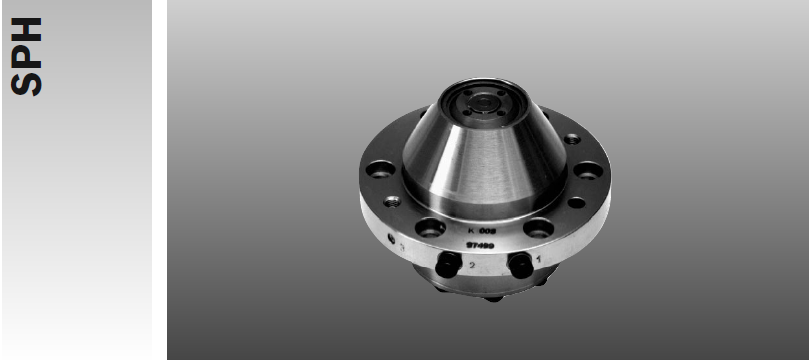

BERG SPH 20
376.14917.000.0定位锥,376.14917.000.0技术参数资料
376.14917.000.0应用
SPH20系列的夹紧头主要用于水平托盘夹紧的加工中心。利用这些卡盘和相关的锥形环，实现了夹紧位置的最大可重复性。除了在加工中心的圆桌上使用外，夹头还可用于各个安装工位。
设计特点夹紧锥的形状和位置精度保证了更换托盘时的最大可重复性。表面硬度超过60 HRC和特殊硬化深度的锥形表面对任何形式的污染都不敏感。紧固螺栓通过锥形环拧入托盘，通过双作用液压缸通过夹紧段拉到夹紧头上。
为了在更换托盘时保持夹紧锥清洁，提供了带有优化风道的吹出空气。这些通道也适用于冷却润滑剂，用于冲洗夹头。
用于安装工位的夹紧头具有成本效益，具有更大的公差，无需提升冲程或作为纯支撑头执行。改进的设计，例如无需关闭盖或根据要求提供空气控制位置控制。
376.14917.000.0订货示例
376.14917.000.0交货
4个夹头，设定高度0.005 mm，组装和测试。
SPH20附件
锥环，紧固螺栓，张力测量装置。
SPH20应用
SPH20的夹头主要用于加工水平托盘夹紧中心。有了这些夹头和伴随的锥形环可以实现最大的重复夹紧位置的准确性。除了加工中心转盘夹头也可用于各个安装位置。
设计特色
SPH20夹紧锥的形状和定位精度保证最大托盘改变重复精度。锥面具有表面硬度大于60 HRC，特殊硬度，耐腐蚀对任何污染。夹紧螺栓拧入托盘锥形环通过夹紧段拉到夹紧上头靠在两侧作用的液压缸上。

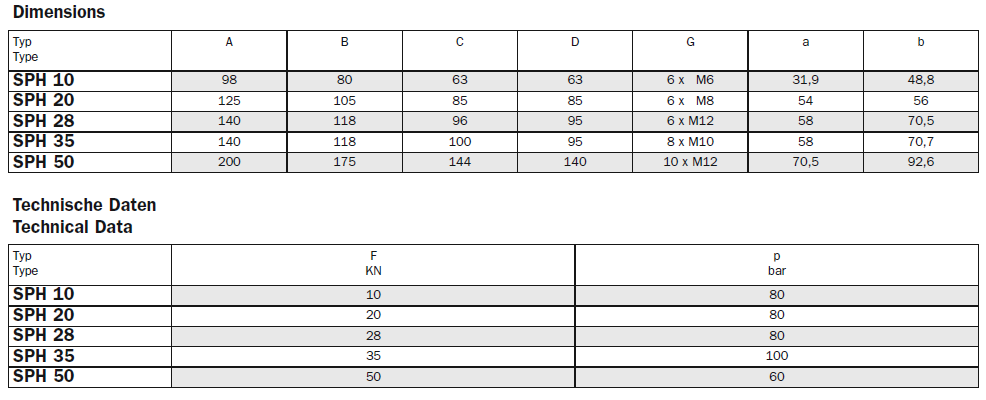

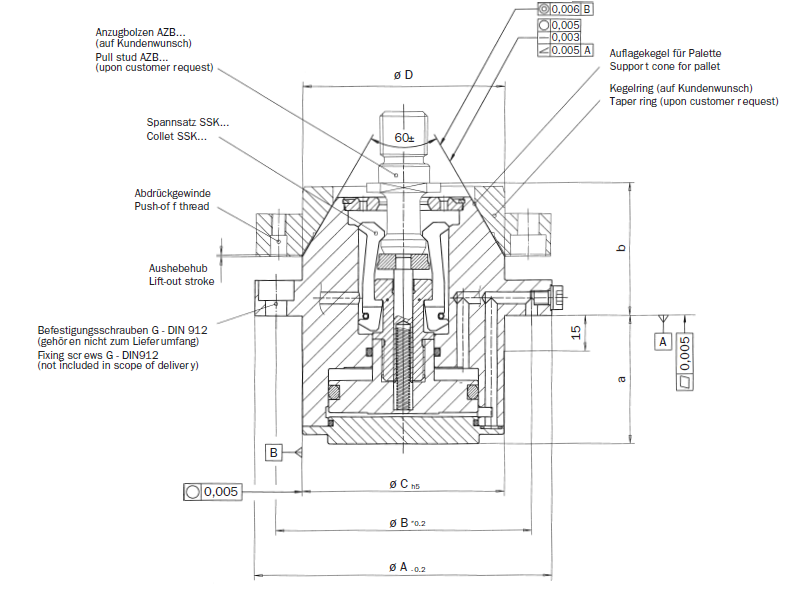

376.14917.000.0 SPH20外形尺寸：
