749147-02编码器，749147-02技术参数

749147-02技术参数；749147-02技术资料

749147-02增量式旋转编码器，带内置轴承

用于通过定子联轴器安装

脉冲线数：2048

规模跟踪：信号

输出信号：~1.05Vpp

电源：5 V（+ -5％）

耦合版本：无耦合

轴：锥形轴1:10，功能直径9.25mm，后退螺纹M10和M6

防护等级：IP 40（EN 60529）

工作温度：-40 / + 120°C

电气连接：插头，直头，双排，14针，带锁定机制

引脚配置：D319274

连接方向：轴向和电缆出线径向使用

附件：带垫片的安装套件板和中心螺钉

编码器 749147-02 大量现货供应

749147-02 常年现货，价格优惠

749147-02 尺寸图纸：

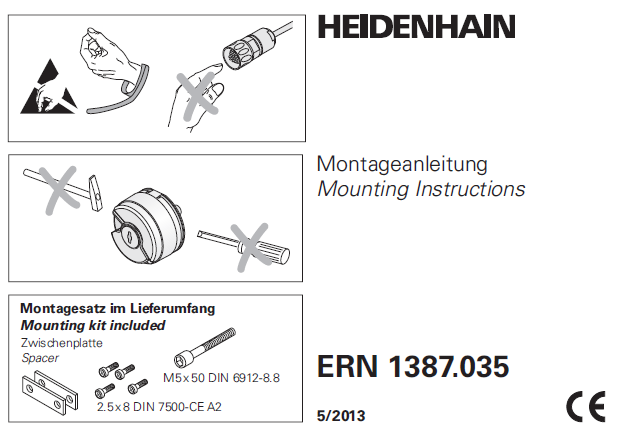

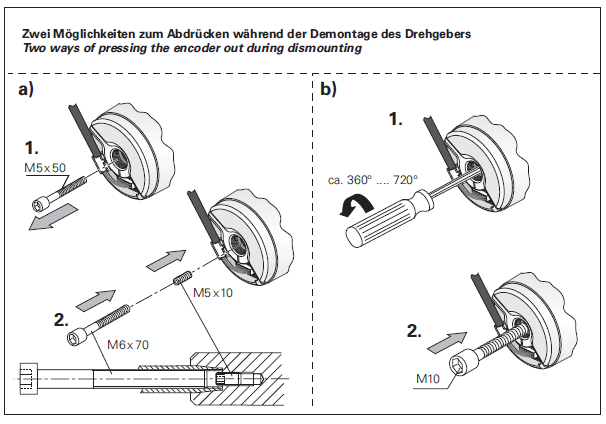

749147-02 安装使用说明：

Note: Mounting and commissioning is to be conducted by a qualified specialist undercompliance withlocal safety regulations.In adition to this, the machine manufacturer or designer himself must define the other datarequired for final assembly (e.g. anti-rotation lock for screws required or not) for the respectiveapplication.

Do not engage or disengage any connections while under power.The drive must not be put into operation during installation.
注意：安装和调试应由符合当地安全规定的专业人员进行。为了达到这个目的，机器制造商或设计人员必须为最终装配定义其他数据(例如，需要或不需要螺钉的反旋转锁）。在动力作用下，不要接合或断开任何连接。在安装过程中，不得将驱动器投入使用。

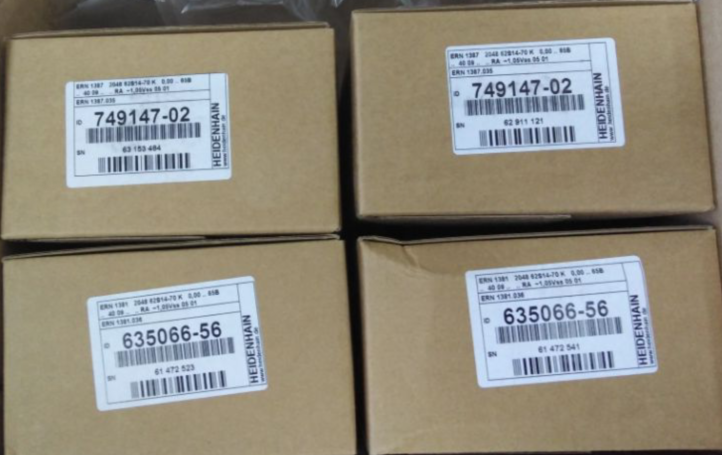

749147-02 实物照片：
